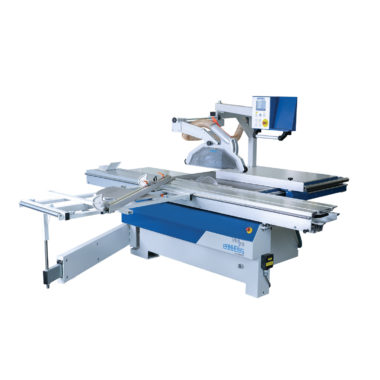

Scie à format circulaire V91/10 PANHANS


Poids (kg)  ≃ 1300
Puissance du moteur (kW) 7,5
Longueur de coupe (mm) 3200
Hauteur de coupe (Xmm à X°) 172,5 à 90, 90-120 à ≃ 45
Vitesse de rotation lame principale (tr/min) De 3000 à 6000
Diamètre maximal de la lame (mm) 500
Largeur de coupe guide parallèle (mm) 1250
Demander un devis

Caractéristiques



Vidéo de présentation





Domaine d'utilisation



  • Les scies à format ou scies à panneaux sont essentiellement utilisées pour déligner avec précision des panneaux. Ce type de scies sont équipées d'un chariot coulissant de précision permettant une très grande précision des coupes.

La scie à format PANHANS V91|10 est un modèle robuste de qualité professionnelle fabriqué en Allemagne. Performante et bénéficiant d'une finition irréprochable, elle assure durablement et avec précision les coupes d’affranchissement, à format, le délignage, les coupes d’onglet positifs ou négatifs et bien d'autres essentiellement sur des matières plastique ou bois.

Ce produit offre également un niveau de modularité hors-norme grâce aux nombreuses options d'extension de PANHANS. Testez un éventail de possibilités inédites !

  • Le modèle V91|10, en plus d'être doté d'une puissance moteur supérieure à celle des autres modèles de sa gamme, dispose d'un avantage majeur : Une lame de scie pivotante, de +45,5 à-45,5° s'actionnant à l’aide d’un moteur électrique. Le sciage à 45,5° dans les deux sens permet de réaliser des onglets positifs et négatifs sans modifier la position de la pièce à usiner. Il n’est donc pas nécessaire de la retourner, ce qui permet de gagner du temps et de réduire l’effort à fournir lors des opérations de découpe.

Toujours et encore, les produits PANHANS sont mondialement signe d’innovation, de valeur sûre et de fiabilité.



Fonctions & Points forts



Ergonomie :

  • Système de serrage rapide APA pour la lame de scie
  • Le changement de la lame principale et de la lame de scie d’incisage est extrêmement simple et très rapide. Un outil suffit pour remplacer la lame de scie installée sans bloquer l’arbre de la scie. La pression d’appui très élevée permet d’employer n’importe quelle lame de scie.
  • Guide parallèle
    Le réglage de la largeur de coupe s’effectue manuellement à l’aide du guide robuste par le biais d’un réglage fin et d’un dispositif de serrage. La position réglée pour le guide est affichée numériquement de manière claire sur le boîtier pivotant. Qui plus est, la butée peut être escamotée au-dessous de la table.
  • Capot de protection pivotant breveté
    Les scies à format de la marque PANHANS de la série V91 fonctionnent avec un seul capot de protection. Un mécanisme de rotation ingénieux permet d’adapter individuellement le capot au réglage de la lame de scie. Le capot de protection ne doit pas être remplacé – il n'y a donc pas de risque de perte.
  • Ecran tactile 5"7
    Le panneau de commande, qui se positionne sur le bâti de la scie, est simple et facilement programmable. Le réglage sur un écran logique et fonctionnel facilite le travail et participe à la réussite de coupes précises.
  • Dispositif d'inclinaison sans vibration
    L’ensemble moteur n’est pas en liaison avec la table de travail. Cette spécifi cité PANHANS évite le transfert de vibrations à la table de travail, rendant ainsi l‘entraînement énergétiquement efficient. Le réglage continu de la vitesse de rotation est de série dans cette gamme.



Robustesse & Efficacité

  • Capot de protection et d'aspiration
    Le capot de protection et d’aspiration pivotant peut être incliné en deux temps et s’adapte ainsi à chaque réglage de la lame de scie : une solution brevetée de la marque PANHANS.
  • Bâti de la machine
    Le bâti de la machine, indéformable et autoportant, est une construction soudée robuste composée de profilés en acier à parois épaisses et de pièces en tôle d’acier usinées au laser et à l’aide de dispositifs mécaniques. Le plan de travail en fonte, résistant à la torsion et finement raboté, est monté sur le bâti de la machine. Le groupe de sciage robuste et puissant, intégré au bâti de la machine, garantissant une coupe précise avec la scie.
  • Déduction de la longueur
    La scie à format propose une déduction automatique de la longueur de la lame de scie par rapport au guide parallèle. Pour le guide à réglage manuel, une représentation graphique s’affiche sur l’écran. La déduction de la longueur est automatique après la saisie des valeurs pour la largeur de coupe et l’angle.
  • Unité de l'arbre de scie
    L’unité complète de l’arbre de scie est équilibrée dynamiquement. Les segments orientables à double guidage sont fabriqués en fonte grise et le double guidage de la colonne pour le réglage de la hauteur ainsi que le long arbre de scie circulaire à 2 roulements à billes garantissent un fonctionnement absolument silencieux.
  • Chariot transversal
    Chariot transversal stable avec rouleau support et fixations Quick-Lock. Système emboîtable à blocage automatique et sans outil pour le guide de longueur avec guide de fin de course et guide rabattable
    coulissants. Réglage des cotes à partir d’une échelle graduée et d’une loupe.
  • Chariot à double rouleaux
    Le chariot à doubles rouleaux est facile à manipuler et ne nécessite aucun entretien. Grâce au guidage dans une glissière en acier trempé et rectifié, il garantit un fonctionnement précis et sans jeu sur toute la longueur.
  • Produit SI-TEC
    Bâton poussoir pour le guidage en toute sécurité de pièces à usiner étroites pour la coupe en toute sécurité de baguettes, madriers, rebords de fenêtres, etc. en bois massif.

Options



ERGONOMIE

RÉGLAGE

Moteur triphasé pour la scie principale 7,5 KW (10 CV)    Butée d'onglet réglable à droite et à gauche, pour coupes d'onglets de 0 – 90° sur le chariot coulissant
Groupe d'incisage type 1750 0,55 KW (0,75 CV) Longueur de coupe du chariot coulissant 2800 et 3800 mm à la place de 3400 mm
Guide parallèle pour largeur de coupe 830 ou 1280 mm Système de mesure absolue numérique sans fil 830, 1030 et 1280 mm
Dispositif d'escamotage pour le chariot transversal  Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Support supplémentaire pour grands panneaux    Ajustement angulaire digital de précision sur la butée de longueur, affichage d'angle précis à 0,1 mm
Guide parallèle à gauche de la lame de scie  Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Lame d'inciseur de rechange TCT      Support auxiliaire de table pivotant avec rouleau porteur en plastique
 Interrupteur marche-arrêt sur le chariot coulissant Lame d'inciseur QUICKSTEP avec réglage manuel de la largeur
Visualisation du trait de scie par lazer Tableau de commande orientable à hauteur des yeux

Table d'angle supplémentaire :  750 X 400 sur largeur 800mm,  750 X 600MM sur largeur 1030mm, 750 X 890 sur largeur 1280mm.

  • Liste non exhaustive. Pour plus de renseignements (garanties, assistance, entretien), veuillez nous consulter.

Utilisation



  • PRATIQUE : Scie rotative pivotante sur 90° ouvrant la voie à de nouvelles possibilités de travail.
  • ROBUSTE : Conception allemande robuste de qualité supérieure
  • PERFORMANT : Précision et qualité de coupe excellente
  • MODULABLE : Large gamme d'options inédites
  • ERGONOMIQUE : chariot doté  de fixations Quick&Lock, capot de protection pivotant
  • SÉCURITÉ : Conforme CE, certifié GS
