Palonnier à ventouse

Palonnier à ventouses

Palonniers à ventouses

FSI FRANCE vous propose en exclusivité  une gamme de palonniers à ventouses de haute qualité.

Ces appareils de levage par le vide peuvent être commandés en standard ou réalisés sur-mesure selon vos besoins. Nous disposons aussi d’une gamme à dépression mécanique, autonome de toutes énergies qui présente de nombreux avantages vis à vis des palonniers de levage pneumatiques & électriques.

Ces engins de levage vous permettent de manutentionner tous types de matériaux jusqu’à des charges très élevés ! Qu’importe les matériaux, leurs formats ou l’opération à effectuer, nos palonniers à ventouse s’adaptent parfaitement aux besoins de tous les secteurs.

Fort de 50 années d’expérience, vous retrouverez nos palonniers à ventouses dans divers secteurs industriels ou métiers du BTP à travers le monde.

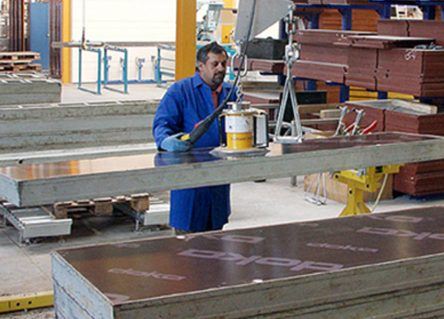

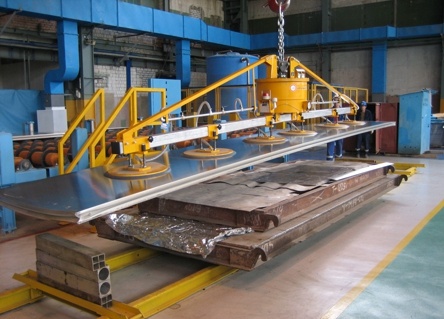

Ventouse mécanique

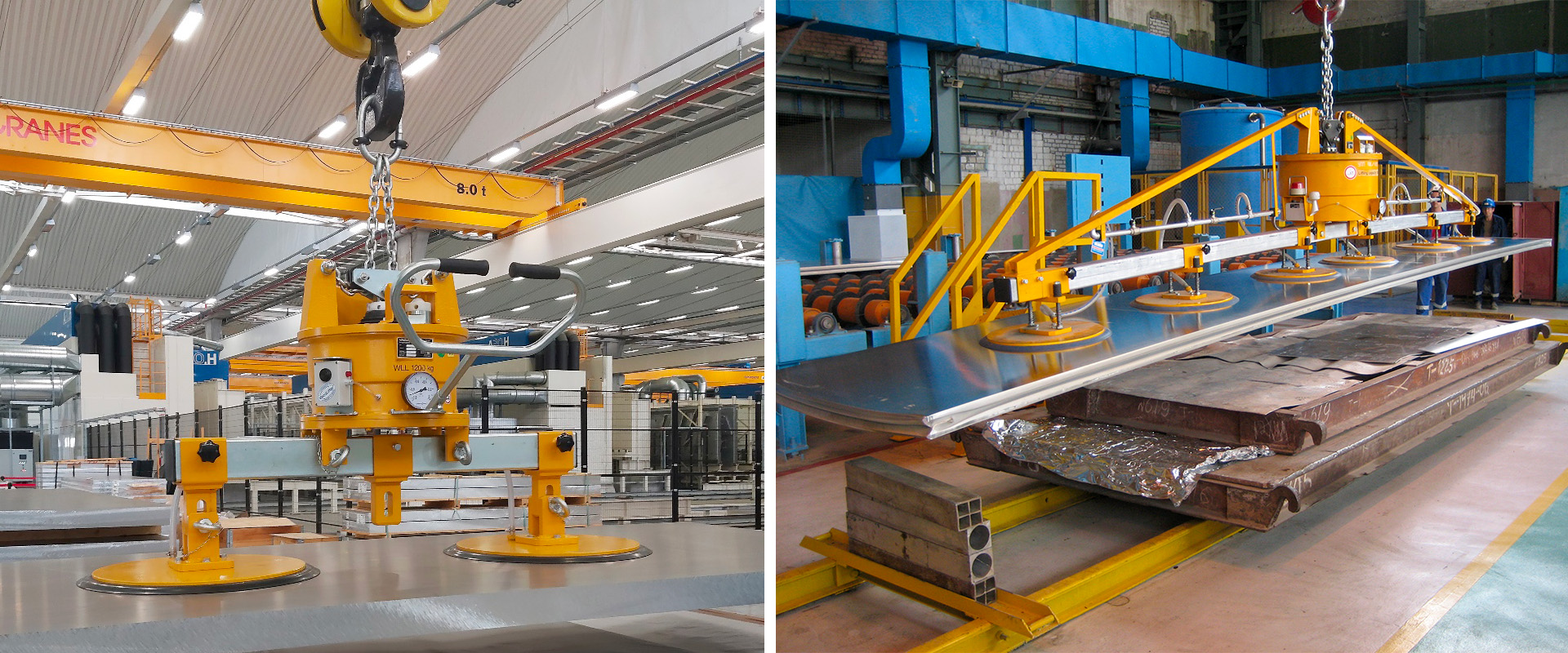

Permettant de manutentionner des charges pesant jusqu’à 7 000 kg. Ces palonniers à ventouses sont très efficaces en cas de manutention de matériaux lisses et non poreux. Ils ne requièrent aucune source d’énergie afin de fonctionner. Nos ventouses mécaniques fonctionnent grâce à un ingénieux système interne de piston ouvrant et fermant un clapet, ce qui permet de créer une dépression mécanique. Ces ventouses peuvent être utilisées en combinaison avec des ponts roulants, des potences sur piliers, des potences murales ou des chariots élévateurs à fourches. Vis à vis des palonniers électriques ou pneumatiques, ces systèmes présentent les avantages suivants :

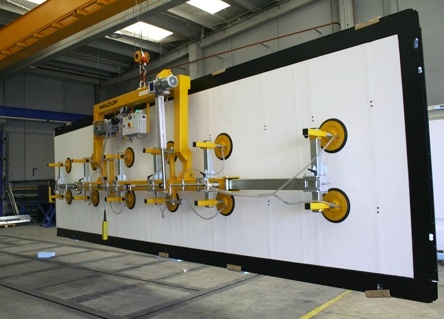

Palonnier à ventouses électrique

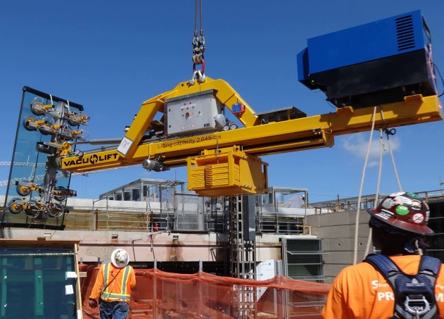

Conçus pour effectuer des tâches de transport et manutention en intérieur et extérieur, ces palonniers à ventouses permettent de manutentionner tous types de matériaux  jusqu’à 150 000 kg de charge. Standards ou développés sur-mesures, ils peuvent être alimentés en 220 V, 380 V ou sur-batterie. Si besoin des modules complémentaires peuvent être ajoutées permettant la rotation, le basculement ou le retournement automatique de votre charge. Ces palans à ventouses peuvent être utilisés en combinaison avec des ponts roulants, des potences sur piliers, des potences murales ou des chariots élévateurs à fourches. Notre gamme est composée de produits :

Palonnier à ventouse pneumatique



Conçus pour effectuer des tâches de transport et manutention en intérieur, ces palonniers à ventouses sont les plus légers de notre gamme. Alimentés directement par votre compresseur, nous disposons de modules standards  et sommes en mesure de développer des palonniers à ventouses sur-mesure. Si besoin des modules complémentaires peuvent être ajoutées permettant la rotation, le basculement ou le retournement manuel de votre charge. Ces systèmes peuvent être utilisés en combinaison avec des ponts roulants, des potences sur piliers, des potences murales ou des chariots élévateurs à fourches. Notre gamme est composée de produits :

Maintenance équipement de levage

Service Après Vente

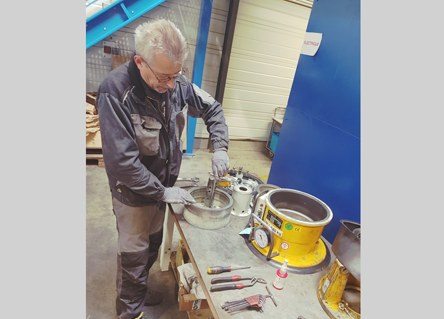

Nous assurons les contrôles annuels et réparations sur l’ensemble de nos produits au sein de notre entreprise ou sur site client. Notre équipe est constituée de 3 techniciens formés à exécuter ce type d’opération. Nous disposons d’un stock de pièces de rechange sur site nous permettant d’être réactif dans les phases de diagnostics et de réparations.

FAQ – Foire aux questions

A quoi sert un palonnier à ventouse ?



I Manutentionner des charges lourdes

Un palonnier à ventouses sert à manutentionner des charges lourdes qui sont compliqués voire impossible à manipuler à la main telles que des tôles acier, alu, etc. dans le cadre d’opération de chargement et déchargement  de machines.



II Manutentionner  sans marquer les pièces

Contrairement aux outils de levage tels que les pinces, les palonniers à ventouses permettent de lever des pièces sans les marquer (notamment dans le cas de tôles fines), ce qui est très appréciés lorsque l’on manipule des pièces fragiles.



III Manipuler des pièces non magnétiques

Contrairement aux aimants de levage, les palonniers à ventouses sont capables de lever des charges non magnétiques.

Comment définir le palonnier à ventouse adéquat à son besoin ?



I Les données à préparer et communiquer aux fabricants

Les données de base dont nous avons besoin afin de définir du palan à ventouse adéquat à votre besoin sont les suivantes :

  1. Type de matériaux à manutentionner, en précisant son état de surface (lisse, poreux, etc.)
  2. Dimensions mini & maxi des charges
  3. Dans le cas des dimensions maxi des charges, quel est l’épaisseur minimal
  4. Poids maxi des charges
  5. Quel type de transport souhaitez-vous réaliser (transport à l’horizontal, basculement à 90°, etc.)
  6. Quelle alimentation souhaitez-vous pour l’appareil (400V, 230V, etc.)



II Fournir un plan 3D de la / des  pièce(s) et de l’environnement global

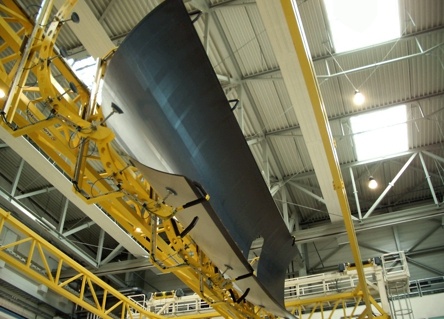

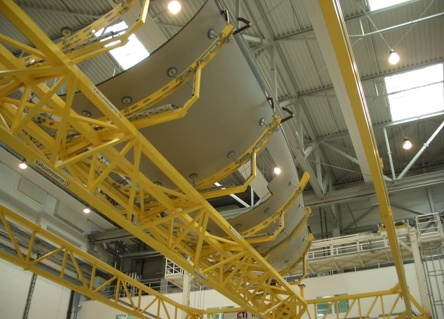

Dans le cas où vous devez manutentionner des pièces aux formats particuliers, ou évoluer dans un environnement disposant de contraintes dimensionnelles, il est important de nous fournir des plans 3D (dans le cas de la pièce, préciser le centre de gravité de celle-ci). Dans le but de réaliser des simulations et estimer si nous sommes en mesure de développer un outil capable d’évoluer dans votre environnement et / ou de manutentionner vos pièces en respectant vos contraintes (angle de prise, angle de dépose, etc.)



III Fournir une / des pièce(s) échantillons

Dans le cas de figure où nous sommes incertains quant à la porosité des pièces, leurs états de surfaces, etc., nous demanderons au client une pièce « échantillon » afin de réaliser des tests de levage en interne nous permettant de valider des points techniques tels que le dimensionnement de la pompe à vide, le type de ventouse, la conception du palonnier à ventouse afin d’être bien équilibré lors de la manutention de la charge, etc.

Comment la sécurité est-elle gérée sur un palonnier à ventouses ?



I Une fabrication de nos produits en respect avec la réglementation en vigueur

Nos palonniers à ventouses sont conçus selon la Directive Machine 2006/42/CE ainsi que les normes DIN EN 13155. Notre matériel est livré avec sa notice d’utilisation et de maintenance illustrée et détaillée ainsi que d’un certificat de Conformité Européen (CE).



II Système d’alarme sonore et visuel

Tous nos palonniers à ventouses sans exception sont équipés d’un coffret de sécurité  ainsi que d’un vacuomètre disposé en façade. Ces équipements permettent à l’opérateur/trice de contrôler à tout moment le niveau de vide dans le circuit des ventouses : une zone ROUGE indique que le niveau de vide dans la réserve est insuffisant pour une préhension, la zone VERTE indique que les conditions de préhension sont correctes.

Dans le cas d’une perte de la dépression, le coffret de sécurité dispose d’une double alarme sonore & visuelle qui avertiront l’opérateur/trice de déposer la charge le plus rapidement possible afin d’éviter tout décrochage de celle-ci.

Pour quelles raisons investir dans nos palans à ventouse ?



I Ergonomie & sécurité opérateurs

En investissant dans nos systèmes de levage par le vide, vous améliorez l’ergonomie de vos opérateurs/trices en leur évitant de manutentionner et manipuler des charges lourdes et encombrantes, notamment lors de phases de chargement ou déchargement de postes, machines, etc. Les T.M.S (troubles musculosquelettiques) sont un enjeu majeur pour les professionnels de nos jours.

Avec nos outils, vous protégerez vos opérateurs/trices et éviterez qu’ils se blessent en manipulant ces charges, en se bloquant le dos ou en se coinçant un membre lors de la prise ou dépose de la charge. Vous éviterez donc tout accident et arrêt de travail compromettant pour la personne impliquée et la société. Permettant ainsi d’augmenter votre productivité, ce qui nous amène à la seconde raison.



II Augmenter votre productivité

Lors du levage et transports de charges lourdes, il faut très souvent s’y prendre à plusieurs personnes. Dépendant des cas de figure, des tâches encore plus complexes peuvent être requises, telles que des basculements des charges à 90° ou encore des retournements à 180°. Celles-ci nécessitent l’immobilisation de ressources humaines importantes et un temps de réalisation assez important.

Grâce à un palonnier à ventouses, vous « automatisez » cette tâche et immobilisez uniquement une seule personne pilotant le palonnier à ventouses.

Découvrez notre gamme produits en cliquant sur les liens ci-dessous :
