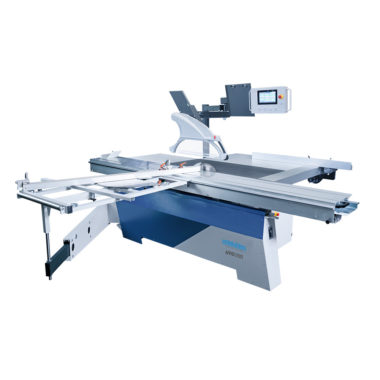

Scie à format 690/200 PANHANS


Poids (kg) ≃ 1150
Puissance du moteur (kW)5,5
Longueur de coupe (mm)3200
Hauteur de coupe (Xmm à X°)155 à 90, 105 à 46
Vitesse de rotation lame principale (tr/min)De 3000 à 6000
Diamètre maximal de la lame (mm)450
Largeur de coupe guide parallèle (mm)1250
Demander un devis

Caractéristiques



Domaine d'utilisation



  • Les scies à format ou scies à panneaux sont essentiellement utilisées pour déligner avec précision des panneaux. Ce type de scies sont équipées d'un chariot coulissant de précision permettant une très grande précision des coupes.

La scie à format PANHANS 680|200 est un modèle robuste de qualité professionnelle fabriqué en Allemagne. Performante et bénéficiant d'une finition irréprochable, elle assure durablement et avec précision les coupes d’affranchissement, à format, le délignage, les coupes d’onglet et bien d'autres essentiellement sur des matières plastique ou bois.

Ce produit offre également un niveau de modularité hors-norme grâce aux nombreuses options d'extension de PANHANS. Testez un éventail de possibilités inédites !

  • Le modèle 680|200 est l'aboutissement du savoir-faire des techniciens expérimentés de Panhans. En effet, de nombreux composants ont été optimisés, et beaucoup ont été redéveloppés par rapport à la version précédente. La plus importante amélioration demeure l'intégration d'un afficheur digital ergonomique permettant de régler précisément l'inclinaison, la hauteur, la largeur et de la vitesse de coupe.

Le nouveau modèle de la scie à format 680|200 constitue la solution idéale pour les petites et grandes menuiseries.



Fonctions & Points forts



Nouveautés (Par rapport à la version 690|100)

  • Chariot PANHANS massif
    Le chariot coulissant, monté sur roulements à billes et extrêmement robuste, se déplace facilement et ne nécessite aucun entretien. Le fonctionnement précis et sans jeu sur toute la longueur est garanti par les guides en acier rond trempé et rectifié. Ce chariot coulissant convient particulièrement au travail du bois massif.
  • Commande digitale ergonomique
    L’écran tactile permet une utilisation confortable. Il suffit d’effleurer la surface lisse du moniteur pour contrôler directement les séquences du programme et la saisie des commandes. Comme il n’y a pas de touches individuelles et donc pas d’espaces entre elles, la commande est en grande partie insensible à la poussière, aux impuretés et à l’humidité. Une utilisation intuitive se trouve ici au premier plan.
  • Capot de protection
    Capot de protection avec aspiration des poussières intégrée et avec insert interchangeable. L’utilisateur a ici le choix entre étroit pour 90° et large pour 45°.
  • Montant et chariot coulissant entièrement remanié
    Le nouveau modèle 690l200 est un perfectionnement du modèle précédent, qui a été adapté aux standards du moment. En plus du tout nouveau bâti de la machine et du chariot coulissant facile à manipuler, l’aspiration a également été remaniée et repositionnée.
  • Une précision et une efficacité garantie
    Électro-moteur pour le réglage de la hauteur et de l'inclinaison par commande de positionnement



Fonctions initiales (Déja présentes dans la version 690|100)

  • Butée de longueur sur le chariot tranversal avec échelle graduée en mm
    La butée de longueur peut être utilisée comme guide d’onglet angulaire des deux côtés avec compensation mécanique de la longueur en continu de 0° à 46°
  • Bâti de la machine
    Le bâti de la machine, indéformable et autoportant, est une construction soudée robuste composée de profilés en acier à parois épaisses et de pièces en tôle d’acier usinées au laser et à l’aide de dispositifs mécaniques. Le plan de travail en fonte, résistant à la torsion et finement raboté, est monté sur le bâti de la machine.
  • Aspiration latérale
    L’aspiration a été déplacée sur le côté afin d’obtenir une puissance d’aspiration facilement accessible et nettement plus efficiente.
  • Unité de l'arbre de scie
    L’unité complète de l’arbre de scie est équilibrée dynamiquement. Les segments orientables à double guidage sont fabriqués en fonte grise et le double guidage de la colonne pour le réglage de la hauteur ainsi que le long arbre de scie circulaire à 2 roulements à billes garantissent un fonctionnement absolument silencieux.
  • Élargissement du chariot transversal
    Pour grandes pièces à usiner, le chariot transversal peut être facilement élargi grâce à un système extensible – une caractéristique unique des machines PANHANS.
  • Chariot à double rouleaux
    Le chariot à doubles rouleaux se manipule facilement et ne nécessite aucun entretien, ce qui garantit un fonctionnement précis et sans jeu sur toute la longueur.
  • Produit SI-TEC
    Bâton poussoir pour le guidage en toute sécurité de pièces à usiner étroites pour la coupe en toute sécurité de baguettes, madriers, rebords de fenêtres, etc. en bois massif.

Options



ERGONOMIE

RÉGLAGE

Moteur triphasé pour la scie principale 7,5 KW (10 CV)   Butée d'onglet réglable à droite et à gauche, pour coupes d'onglets de 0 – 90° sur le chariot coulissant
Groupe d'incisage type 1750 0,55 KW (0,75 CV)Longueur de coupe du chariot coulissant 2800 et 3800 mm à la place de 3400 mm
Guide parallèle pour largeur de coupe 830 ou 1280 mmSystème de mesure absolue numérique sans fil 830, 1030 et 1280 mm
Dispositif d'escamotage pour le chariot transversal Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Support supplémentaire pour grands panneaux   Ajustement angulaire digital de précision sur la butée de longueur, affichage d'angle précis à 0,1 mm
Guide parallèle à gauche de la lame de scie Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Lame d'inciseur de rechange TCT     Support auxiliaire de table pivotant avec rouleau porteur en plastique
Pince étau pour le serrage des pièces  Lame d'inciseur QUICKSTEP avec réglage manuel de la largeur
 Interrupteur marche-arrêt sur le chariot coulissantTableau de commande orientable à hauteur des yeux
Visualisation du trait de scie par lazerRéglage en continu de la vitesse de rotation

Table d'angle supplémentaire :  750 X 400 sur largeur 800mm,  750 X 600MM sur largeur 1030mm, 750 X 890 sur largeur 1280mm.

  • Liste non exhaustive. Pour plus de renseignements (garanties, assistance, entretien), veuillez nous consulter.

Utilisation



  • INNOVANT : De nombreux composants ont été optimisés et perfectionnés
  • ROBUSTE : Conception allemande robuste de qualité supérieure
  • PERFORMANT : Précision et qualité de coupe excellente
  • MODULABLE : Large gamme d'options inédites
  • ERGONOMIQUE : Dispositif d'escamotage, nouvel affichage digital rustique et intelligent
  • SÉCURITÉ : Conforme CE, certifié GS
