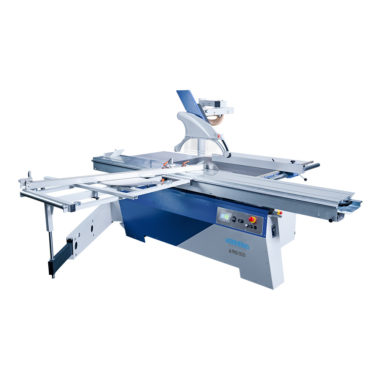

Scie à format 690/100 PANHANS


Poids (kg) ≃ 1051
Puissance du moteur (kW)5,5
Longueur de coupe (mm)3200
Hauteur de coupe (Xmm à X°)155 à 90, 105 à 46
Vitesse de rotation lame principale (tr/min)De 3000 à 6000
Diamètre maximal de la lame (mm)450
Largeur de coupe guide parallèle (mm)1030
Demander un devis

Caractéristiques



Domaine d'utilisation



  • Les scies à format ou scies à panneaux sont essentiellement utilisées pour déligner avec précision des panneaux. Ce type de scies sont équipées d'un chariot coulissant de précision permettant une très grande précision des coupes.

La scie à format PANHANS 690|100 est un modèle robuste de qualité professionnelle fabriqué en Allemagne. Performante et bénéficiant d'une finition irréprochable, elle assure durablement et avec précision les coupes d’affranchissement, à format, le délignage, les coupes d’onglet et bien d'autres essentiellement sur des matières plastique ou bois. Ce produit intègre de série de nombreuses fonctionnalités et avantages proposés en option sur la version 680|100. Elle conserve cependant une grande modularité avec de nombreuses extensions et options toujours disponibles.



Fonctions & Points forts



Nouveautés (Par rapport à la version 680|100)

  • Système de serrage rapide APA pour la lame de scie
  • Le changement de la lame principale et de la lame de scie d’incisage est extrêmement simple et très rapide. Un outil suffit pour remplacer la lame de scie installée sans bloquer l’arbre de la scie. La pression d’appui très élevée permet d’employer n’importe quelle lame de scie.
  • Palier de l'arbre de la scie circulaire
    Le long arbre à 2 roulements à billes à équilibrage dynamique et le guidage massif à double colonne pour le réglage de la hauteur garantissent un fonctionnement absolument silencieux. Il est ainsi possible d’exécuter avec précision des activités telles que le délignage, le tronçonnage et la mise en forme.
  • Panneau de commande
    Toutes les fonctions importantes de la scie à format se contrôlent à partir d’un panneau de commande installé au centre. Les affichages numériques sur le bâti de la machine indiquent clairement les valeurs actuelles. La commande du réglage de la hauteur et du pivotement s’effectue à l’aide de boutons.
  • Vitesse de rotation programmable
    Le levier à serrage rapide permet de programmer rapidement la vitesse de rotation souhaitée sur l’unité d’entraînement
  • Fixation Quick Lock
  • Sur le chariot transversal robuste avec rouleau support et fixation Quick-Lock, le réglage des cotes s’effectue à l’aide d’une échelle graduée et d’une loupe. Système emboîtable à blocage automatique et sans outil pour la butée de longueur avec guide de fin de course et guide rabattable coulissants.



Fonctions initiales (Déja présentes dans la version 680|100)

  • Butée de longueur sur le chariot tranversal avec échelle graduée en mm
    La butée de longueur peut être utilisée comme guide d’onglet angulaire des deux côtés avec compensation mécanique de la longueur en continu de 0° à 46°.
  • Inclinaison de la lame de scie
    Une lame de scie avec un diamètre maximal de 450 mm pouvant être inclinée de 0° à 46°.
  • Bâti de la machine
    Le bâti de la machine, indéformable et autoportant, est une construction soudée robuste composée de profilés en acier à parois épaisses et de pièces en tôle d’acier usinées au laser et à l’aide de dispositifs mécaniques. Le plan de travail en fonte, résistant à la torsion et finement raboté, est monté sur le bâti de la machine.
  • Aspiration latérale
    L’aspiration a été déplacée sur le côté afin d’obtenir une puissance d’aspiration facilement accessible et nettement plus efficiente.
  • Unité de l'arbre de scie
    L’unité complète de l’arbre de scie est équilibrée dynamiquement. Les segments orientables à double guidage sont fabriqués en fonte grise et le double guidage de la colonne pour le réglage de la hauteur ainsi que le long arbre de scie circulaire à 2 roulements à billes garantissent un fonctionnement absolument silencieux.
  • Élargissement du chariot transversal
    Pour grandes pièces à usiner, le chariot transversal peut être facilement élargi grâce à un système extensible – une caractéristique unique des machines PANHANS.
  • Chariot à double rouleaux
    Le chariot à doubles rouleaux se manipule facilement et ne nécessite aucun entretien, ce qui garantit un fonctionnement précis et sans jeu sur toute la longueur.
  • Produit SI-TEC
    Bâton poussoir pour le guidage en toute sécurité de pièces à usiner étroites pour la coupe en toute sécurité de baguettes, madriers, rebords de fenêtres, etc. en bois massif.

Options



ERGONOMIE

RÉGLAGE

Moteur triphasé pour la scie principale 7,5 KW (10 CV)   Butée d'onglet réglable à droite et à gauche, pour coupes d'onglets de 0 – 90° sur le chariot coulissant
Groupe d'incisage type 1750 0,55 KW (0,75 CV)Longueur de coupe du chariot coulissant 2800 et 3800 mm à la place de 3400 mm
Guide parallèle pour largeur de coupe 830 ou 1280 mmSystème de mesure absolue numérique sans fil 830, 1030 et 1280 mm
Dispositif d'escamotage pour le chariot transversal Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Support supplémentaire pour grands panneaux   Ajustement angulaire digital de précision sur la butée de longueur, affichage d'angle précis à 0,1 mm
Guide parallèle à gauche de la lame de scie Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Lame d'inciseur de rechange TCT     Support auxiliaire de table pivotant avec rouleau porteur en plastique
Pince étau pour le serrage des pièces  Lame d'inciseur QUICKSTEP avec réglage manuel de la largeur
 Interrupteur marche-arrêt sur le chariot coulissantTableau de commande orientable à hauteur des yeux
Blocage à distance du chariot coulissantRouleau support télescopique

Table d'angle supplémentaire :  750 X 400 sur largeur 800mm,  750 X 600MM sur largeur 1030mm, 750 X 890 sur largeur 1280mm.

  • Liste non exhaustive. Pour plus de renseignements (Garanties, assistance, entretien), veuillez nous consulter.

Utilisation



  • ROBUSTE : Conception allemande robuste de qualité supérieure
  • PERFORMANT : Précision et qualité de coupe excellente
  • MODULABLE : Large gamme d'options inédites
  • INTUITIF : Nouveau panneau de commande digital centré
  • SÉCURITÉ : Conforme CE, certifié GS
