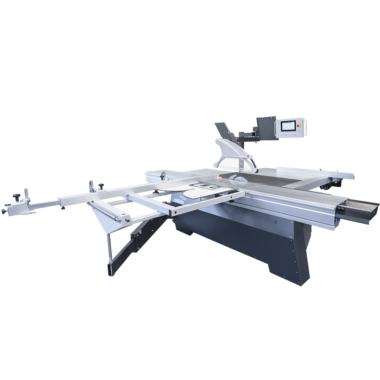

Scie à format 680/200 PANHANS


Poids (kg)  ≃ 1150
Puissance du moteur (kW) 5,5
Longueur de coupe (mm) 3400
Hauteur de coupe (Xmm à X°) 155 à 90, 105 à 46
Vitesse de rotation lame principale (tr/min) De 3000 à 6000
Diamètre maximal de la lame (mm) 450
Largeur de coupe guide parallèle (mm) 1250
Demander un devis

Caractéristiques

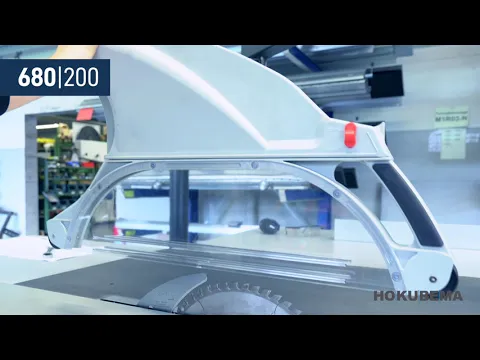

Vidéo de présentation





Domaine d'utilisation



  • Les scies à format ou scies à panneaux sont essentiellement utilisées pour déligner avec précision des panneaux. Ce type de scies sont équipées d'un chariot coulissant de précision permettant une très grande précision des coupes.

La scie à format PANHANS 680|200 est un modèle robuste de qualité professionnelle fabriqué en Allemagne. Performante et bénéficiant d'une finition irréprochable, elle assure durablement et avec précision les coupes d’affranchissement, à format, le délignage, les coupes d’onglet et bien d'autres essentiellement sur des matières plastique ou bois.

Ce produit offre également un niveau de modularité hors-norme grâce aux nombreuses options d'extension de PANHANS. Testez un éventail de possibilités inédites !

  • Le modèle 680|200 est l'aboutissement du savoir-faire des techniciens expérimentés de Panhans. En effet, de nombreux composants ont été optimisés, et beaucoup ont été redéveloppés par rapport à la version précédente. La plus importante amélioration demeure l'intégration d'un afficheur digital ergonomique permettant de régler précisément l'inclinaison, la hauteur, la largeur et de la vitesse de coupe.

Le nouveau modèle de la scie à format 680|200 constitue la solution idéale pour les petites et grandes menuiseries.



Fonctions & Points forts



Nouveautés (Par rapport à la version 680|100)

  • Parallèle à entraînement électrique avec broche filetée à billes
    Le guide parallèle à réglage numérique est entraîné électriquement par le biais d’une broche filetée à billes et peut être déplacé de sa position d’origine dans n’importe quelle position à partir de l’écran tactile 7", sans qu’il ne soit nécessaire de faire le tour de la scie. La position de stationnement permet de rabattre le guide.
  • Outil complémentaire de calcul de l'angle
    En saisissant les cotes finales comme la longueur de l’angle et l’épaisseur de la pièce à usiner, l’outil complémentaire calcule la longueur exacte pour les coupes d’onglet à gauche de la lame de scie.
  • Blocage à distance avec espacement de 50mm
    Blocage du chariot supérieur en position de chargement complètement à droite. Cela permet un alignement facile des panneaux de grande taille sur la machine.
  • Montant et chariot coulissant entièrement remanié
    Le nouveau modèle 680l200 est un perfectionnement du modèle précédent, qui a été adapté aux normes actuelles. En plus du tout nouveau bâti de la machine et du chariot coulissant facile à manipuler, l’aspiration a également été remaniée et repositionnée.



Fonctions initiales (Déja présentes dans la version 680|100)

  • Butée de longueur sur le chariot tranversal avec échelle graduée en mm
    La butée de longueur peut être utilisée comme guide d’onglet angulaire des deux côtés avec compensation mécanique de la longueur en continu de 0° à 46°
  • Bâti de la machine
    Le bâti de la machine, indéformable et autoportant, est une construction soudée robuste composée de profilés en acier à parois épaisses et de pièces en tôle d’acier usinées au laser et à l’aide de dispositifs mécaniques. Le plan de travail en fonte, résistant à la torsion et finement raboté, est monté sur le bâti de la machine.
  • Aspiration latérale
    L’aspiration a été déplacée sur le côté afin d’obtenir une puissance d’aspiration facilement accessible et nettement plus efficiente.
  • Unité de l'arbre de scie
    L’unité complète de l’arbre de scie est équilibrée dynamiquement. Les segments orientables à double guidage sont fabriqués en fonte grise et le double guidage de la colonne pour le réglage de la hauteur ainsi que le long arbre de scie circulaire à 2 roulements à billes garantissent un fonctionnement absolument silencieux.
  • Élargissement du chariot transversal
    Pour grandes pièces à usiner, le chariot transversal peut être facilement élargi grâce à un système extensible – une caractéristique unique des machines PANHANS.
  • Chariot à double rouleaux
    Le chariot à doubles rouleaux se manipule facilement et ne nécessite aucun entretien, ce qui garantit un fonctionnement précis et sans jeu sur toute la longueur.
  • Produit SI-TEC
    Bâton poussoir pour le guidage en toute sécurité de pièces à usiner étroites pour la coupe en toute sécurité de baguettes, madriers, rebords de fenêtres, etc. en bois massif.

Options



ERGONOMIE

RÉGLAGE

Moteur triphasé pour la scie principale 7,5 KW (10 CV)    Butée d'onglet réglable à droite et à gauche, pour coupes d'onglets de 0 – 90° sur le chariot coulissant
Groupe d'incisage type 1750 0,55 KW (0,75 CV) Longueur de coupe du chariot coulissant 2800 et 3800 mm à la place de 3400 mm
Guide parallèle pour largeur de coupe 830 ou 1280 mm Système de mesure absolue numérique sans fil 830, 1030 et 1280 mm
Dispositif d'escamotage pour le chariot transversal  Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Support supplémentaire pour grands panneaux    Ajustement angulaire digital de précision sur la butée de longueur, affichage d'angle précis à 0,1 mm
Guide parallèle à gauche de la lame de scie  Butée de longueur avec affichage digital sur chaque taquet réglable à 0,1 mm
Lame d'inciseur de rechange TCT      Support auxiliaire de table pivotant avec rouleau porteur en plastique
Pince étau pour le serrage des pièces   Lame d'inciseur QUICKSTEP avec réglage manuel de la largeur
 Interrupteur marche-arrêt sur le chariot coulissant Tableau de commande orientable à hauteur des yeux
Visualisation du trait de scie par lazer Réglage en continu de la vitesse de rotation

Table d'angle supplémentaire :  750 X 400 sur largeur 800mm,  750 X 600MM sur largeur 1030mm, 750 X 890 sur largeur 1280mm.

  • Liste non exhaustive. Pour plus de renseignements (garanties, assistance, entretien), veuillez nous consulter.

Utilisation



  • INNOVANT : De nombreux composants ont été optimisés et perfectionnés
  • ROBUSTE : Conception allemande robuste de qualité supérieure
  • PERFORMANT : Précision et qualité de coupe excellente
  • MODULABLE : Large gamme d'options inédites
  • ERGONOMIQUE : Dispositif d'escamotage, nouvel affichage digital rustique et intelligent
  • SÉCURITÉ : Conforme CE, certifié GS
