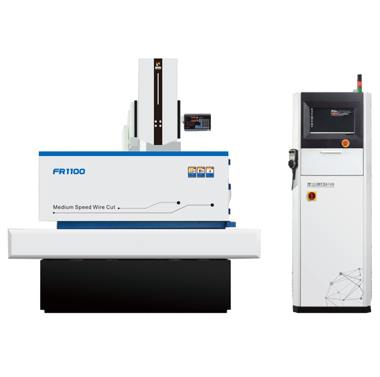

Machine de découpe à fil FR-S


Zone de travail (mm) Jusqu'à 800 x 1100 x 500
Précision (mm)

±0,005

Répétabilité (mm) ±0,003
Finition de surface (µm) Ra ≤ 0.8
Rech. auto. du centre / bordures Oui
Angle de coupe (°) ± 12
Demander un devis

Caractéristiques



Vidéo de présentation





Domaine d'utilisation



L’outil parfait pour l’usinage de moules et d’outils, de clés, de cannelures mais aussi d’engrenages, etc. sur tous types de matériaux conducteurs.



Utilisation



  • Coût des consommables à l'heure - Cette technologie de découpe utilise un fil réutilisable en molybdène contrairement aux machines EDM traditionnelles, qui elles, utilisent des fils en cuivre utilisable qu’une seule fois. Notre coût de consommables est donc de 2 à 5 € / heure contre 15 à 20 € / heure pour les machines EDM traditionnelles. De plus, vis-à-vis d’une solution d’usinage standard, nous ne risquons pas de casse outil, ce qui est un avantage non négligeable.
  • Qualité de coupe - Lors de la découpe, le fil n’entre pas en contact avec la matière, c’est la décharge électrique (étincelle) qui permet l’usinage/la découpe de la pièce, par conséquent aucun effort n’est appliqué, la découpe par fil laisse des surfaces quasi-parfaites Ra < 0,9.
  • Simplicité d'utilisation - Contrairement aux machines d’usinage traditionnels ou EDM pilotés par des commandes numériques, nos machines fonctionnent grâce au système d’exploitation Windows ainsi qu’au logiciel MECA. Elles sont par conséquent très simples d’utilisation et il ne faudra que deux heures afin de former un employé novice à son utilisation.
  • Formes complexes - Contrairement à des solutions d’usinage traditionnelles, Il est plus simple d’usiner des formes complexes avec une machine d’électro-érosion à fil.



Fonctions



  • Système d'exploitation Windows XP
  • Cervo-entrainement à 4 axes
  • Recherche automatique du centre & des bords
  • Ajustement automatique du fil
  • Levage électrique sur l'axe Z / Retour automatique en position mémoire
  • Base de données intelligente
  • Tension du fil permanente
  • Système de lubrification centralisé automatique
  • Afficheur numérique avec grille à deux axes



Options



  • Double pompe de filtration
  • Système d'exploitation Windows 98
