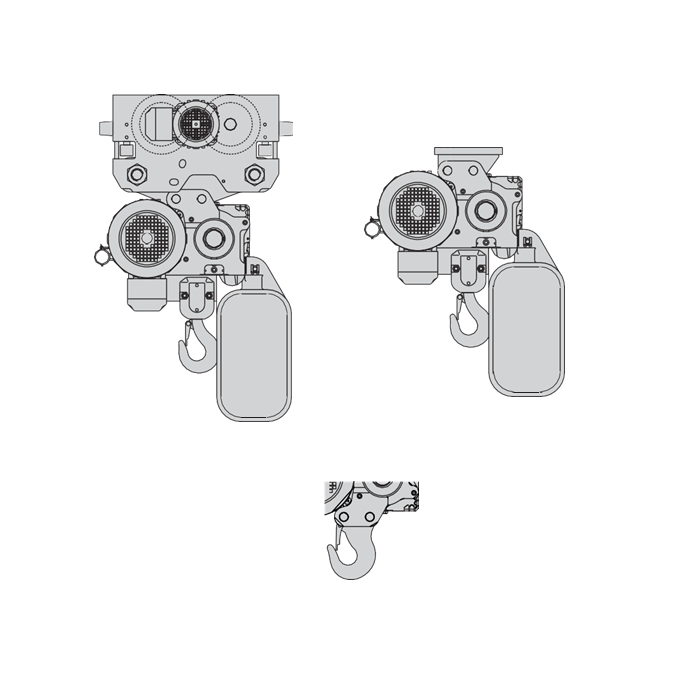

Combiné palan/chariot- ST ATEX


Capacité de charge (kg) De 125 à 6300
Course crochet (m) De 4 à 27
Poussée Manuelle ou motorisée sur galets
Nb de brins 1
Zonage ATEX 1,2/21,22
Fonctionnement Électrique à chaîne
Demander un devis

Caractéristiques



Domaine d’utilisation



Les combinés palan-chariot ST-ATEX sont des appareils de levage puissants à chaîne très robustes certifiés ATEX. Ils constituent la réponse compétence de STAHL Crane Systems, l'expert en matière de protection antidéflagrante, aux exigences de l'industrie et aux nouvelles dispositions européennes : prescriptions réglementant la construction et consignes de sécurité pour zones présentant des dangers d'explosion.

La gamme est très large, couvrant un maximum de besoins dans les industries spécialisées en vue de faciliter et d'optimiser le levage de charges allant jusqu'à 6,3 tonnes dans des milieux strictement contrôlés. Tous les modèles bénéficient d'une construction adaptée pour une utilisation dans la zone 1 (gaz) ou la zone 21 (poussière), mais ils peuvent aussi être mis en œuvre dans la zone 2 (gaz) ou la zone 22 (poussière).



Chariot



Le déplacement horizontal se fait, au choix, soit par un chariot manuel à poussée, soit par le biais d'un chariot électrique sur galets de guidage et permettant une vitesse de déplacement atteignant 32 m/min. Un interrupteur de fin de course de direction peut également être monté pour déconnecter le mouvement de direction. De plus, un cône de freinage chromé dur pour le frein du mécanisme de levage et du châssis de roulement empêche dans une très large mesure, en milieu ambiant humide et agressif, un blocage du frein, même après une immobilisation prolongée.



Palan



Les palans à chaînes, quant à eux, sont extrêmement fiables et livrés avec une commande par contacteurs et un interrupteur basculant de commande avec arrêt d'urgence. Conformément aux exigences de la protection antidéflagrante mécanique, le châssis du bloc-crochet du ST 20 est bronzé. À cet effet, moteur et frein sont aussi dotés d'un blindage résistant à la pression et d'une surveillance de la température avec sonde à thermistance. Ils fonctionnent avec un moteur à induit coulissant sur deux vitesses de levage, exempt d'amiante et simple à entretenir.

Concernant l'entretien de la chaîne, il est simplifié par le positionnement de l'arbre d'entraînement en porte-à-faux. Noix de levage, éjecteur de chaîne et guide-chaîne sont faciles à poser et à déposer. La protection contre la surcharge est assurée par un limiteur de couple et d'une limitation d'urgence en fin de course aux positions supérieure et inférieure extrêmes du crochet (réglable de l'extérieur).

Tous les composants sont fabriqués en Allemagne et utilisables de -20° à 60°.



Options



Classe de protection IP66
Longueurs de levage plus élevées
Hauteur perdue réduite
Chaine inoxydable
Crochet de charge galvanisé ou bronzé
Galets de roulement en béton
Peinture anti-corrosive
Chariots pour grandes largeurs de fer
Étriers-support
Chariot à boggies pour chemins de roulement incurvés



Utilisation



  • PUISSANT : Système de levage performant à deux vitesses soulevant jusqu'à 5 tonnes
  • ATEX : Protection antidéflagrante compatible zone 1,2 et 21,22
  • CONFORT D'UTILISATION : Entretien et maintenance facile
  • MODULABLE : Très large gamme et nombreuses options
  • SÉCURITÉ : Cône de freinage chromé dur, interrupteur d'arrêt d'urgence, normes ATEX suivies strictement
  • SPECIFICITE : Destiné à l'industrie agroalimentaire, pharmaceutique ou recherche scientifique
